本文推薦給準備新建實驗室或改造實驗室的朋友們。
實驗室前期準備
在進行實驗室規劃設計之前 ， 首先要了解目標實驗室的總體規劃，包括實驗室的性質 、目的、任務、 依據和規模， 確定實驗室功能和儀器設備選型等。其中儀器選型直接影響實驗室的布置。
影響實驗室規劃成敗的要素
實驗室規劃設計中涉及到的內容主要有平面布置、水源 、電路、氣路 、通風 。

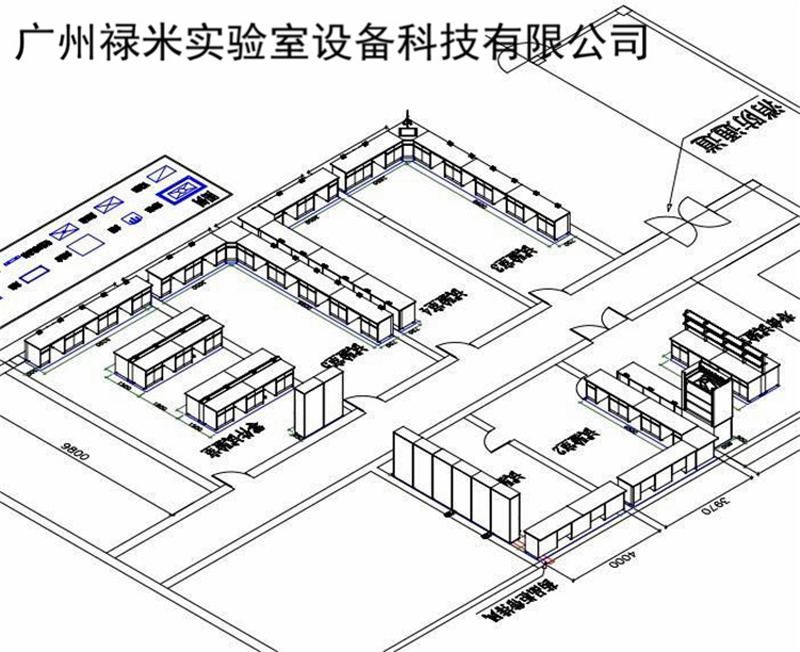

1.平面布置圖
確定實驗室整體平面布置圖， 明確實驗室布局。實驗室要求與辦公區域有效隔離， 功能區域劃分明晰， 實驗間互不干擾， 疏散通道暢通。
實驗室的給水遵循方便就近取用的原則， 在必要的地方設置水槽。特別是某些需要用外接水源的儀器旁邊，必須設有水槽，方便用水取水。
電路設計須考慮整體功率的大小、三相電要求、特殊儀器穩定性的要 求。為方便操作和滿足安全管理的要求， 實驗室一般要求設置獨立控制開關。
一個正確和良好的接地系統對分析實驗室儀器正常 、 可靠和安全運行是非常必要的。
供氣模式有集中供氣和單獨供氣兩種。氣體路管應沿墻明設，以便安裝維護。
5.通風系統
通風是實驗室設計中不可缺少的一個組成部分。為了減少實驗人員的傷害，實驗室必須通風。
實驗室的通風方式有兩種 ，即局部排風和全室通風。局部排風是在有害物產生后產即就近排出， 這種方式能以較少的風量排走大量的有害物，被廣泛采用在現代實驗室中。對于有些實驗不能使用局部排風，或者局部排風滿足不了要求時，應該采用全室通風。通風系統的關注焦點是進出風口位置的確定和風口的預埋。
確定實驗室裝備的規格和選型
實驗室裝備配置內容主要包括實驗臺的布局模式 、結構尺寸、臺面選擇 、通風柜選型 、實驗用柜選型、安全設施配備等。
實驗臺布局的重點是安全性和方便性 ，有以下幾種常用的模式 ：
(1) 島型。 是最常見的一種模式。常使用于大空間、成長方形 的室 內形 式。此模式 的特點是人流順暢；
(2)半島型。這也是一種比較典型的應用方式，此模式適用于狹長的房間；
(3) L 型。L 型適用于較為窄小的房間形式；
(4) U 型與一字型(即側邊實驗臺)布局也較常用。
實驗室裝備的結構分為全木結構 、鋼木結構和全鋼結構， 實驗室可根據具體的情況選擇不同的實驗臺類型。實驗室裝備的尺寸直接關系到使用的方便舒適程度。坐式工作臺的高度通常在 750 ～850 mml之間， 如果男性實驗員占較高比率也可考慮 900mm高； 站式工作臺高度則在 850 ～ 920mm之間，高溫室的工 作臺高度在 450 ～600 mm 之間；工作臺的長度通常宜考慮每人 1200 mm (最小不應小于1000mm)，有機化學實驗臺則須考慮 長一些 ，可取 1400 ～1600 m m ； 試劑架高度為 1200 ～1650 mm之間， 高柜可達 1800 — 2000 mm ； 工作臺的深度一般為 750 mm ， 高溫室的工作臺深度一般要求 850~900mm 之間。
實驗室臺面
目前使用較多的臺面材料有 以下幾種 ：
(1) 環氧樹脂 ：主要 為加強型環氧樹脂成份 ，內外材質一致，損傷時可修復還原， 酸堿、耐撞擊、 耐高溫(約 800℃ )， 成本相對較高。
(2) 耐蝕實心理化板 ：系以優質多重夾紙 ， 浸泡于特殊酚液后經高壓熱固效應成型， 并經表面特殊耐蝕處理。具有耐酸堿、耐撞擊 、耐熱特性 ，經濟耐用。
(3) 千思板： 成分為70％的木質纖維， 30％的三聚氰胺樹脂， 采用雙電子束掃描技術將三聚氰胺附貼在面層 ， 經高溫高壓成型， 耐高溫耐腐蝕能力一般。
(4) 耐蝕理化貼 面板 ：由添加特殊成 份酚醛樹脂含浸的牛皮紙、白色及特殊表層紙經高溫、高壓處理而成， 耐酸堿、 耐撞擊、 耐熱特性， 但必須配合配合基材使用。
通風柜是實驗室中最常用的一種局部排風設備， 種類繁多， 由于其結構不同， 使用的條件不同， 其排風效果也不相同。 通風柜的性能好環， 主要取決于通過通風柜空氣移動的速度。
實驗用柜包括藥品柜 、藥品柜 、危險品、玻璃器皿干燥和保管柜、潔凈柜、生物安全柜。
(1) 樣品柜
放置各類實驗樣品用的樣品柜 ，應有分格且可貼標簽等的隔板， 便于存放樣品和查找樣品， 因?yàn)橛行悠罚?nbsp;根據樣品的物理性質和化學穩定性而需放人干燥器保存，因此分格有大有小 ，以便于存放不同的樣品。
(2) 藥品柜
主要放置固體化學試劑和標準溶液 ， 這兩者必須分類放置， 不可混放在一起。 放置化學試劑應分類放置， 便于查找。同時為了安全， 藥品柜應設置玻璃門窗， 柜體也應具有一定的承重能力和防腐蝕性。
(3) 危險品保管柜
適用于危險物品的簡單保管和短期保管 ，采用不銹鋼制作 ，或耐火磚砌而成 。
(4) 玻璃器皿干燥和保管柜
洗凈后的下班器皿在托架上保存， 托架用導軌與柜體固定， 使玻璃器皿存取方便 ， 易于清潔干燥。
